EUTRAC L CONEXIÓN EXTERNA PARA CARRIL EMPOTRABLE

EUTRAC L conector para carril trifásico empotrado polaridad externa está destinado a la conexión a un riel empotrado y a la creación práctica de una conexión en L. Ayuda a conectar las partes individuales del sistema de molduras de tal manera que el montaje tenga sentido también desde el punto de vista de la distribución en el espacio.

Compatibilidad y uso en el sistema

Está previsto para el sistema de carriles 3f EUTRAC y para la conexión con un carril empotrado de tres circuitos. Es adecuado cuando se necesita resolver el cableado en un espacio en forma de L y al mismo tiempo mantener el suministro de energía dentro del sistema ferroviario.

Características clave del acoplamiento para el sistema de rieles 3f EUTRAC L conector para carril trifásico empotrado polaridad externa

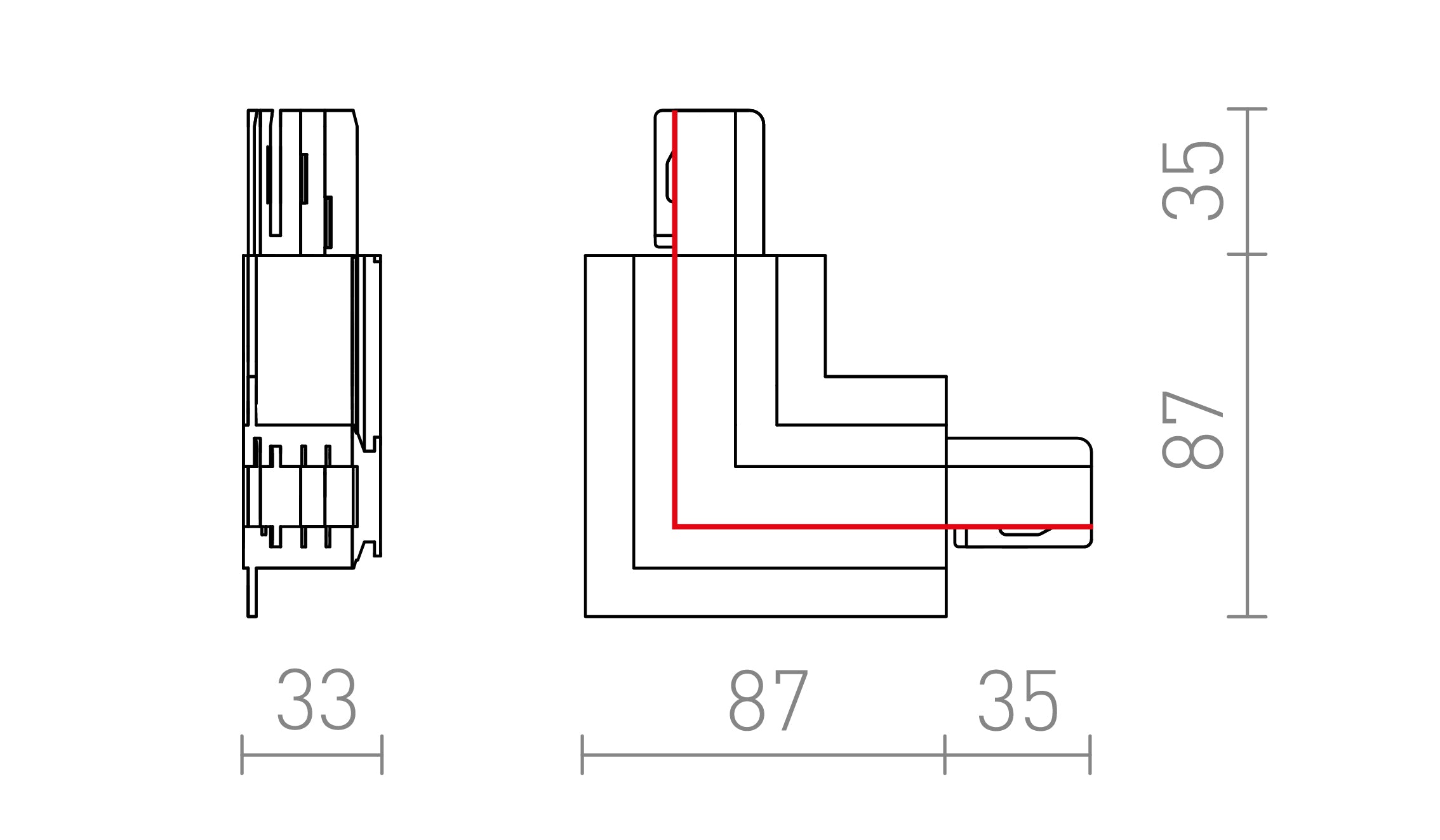

• Las dimensiones 3,4/11,6/11,6 simplifican la planificación de la ubicación y el montaje.
• Alimentación de 230 V para conexión a una instalación normal.

Contexto técnico e instalación

Debido a que este acoplador está destinado a la alimentación dentro del sistema de carril 3f, es adecuado para el montaje de las secciones funcionales del carril EUTRAC de tres circuitos empotrado. La carga máxima permitida es de 16 A, por lo que se puede utilizar para las soluciones de iluminación correspondientes dentro de los límites indicados.

Al instalar, es práctico considerar las dimensiones del acoplamiento al diseñar la ruta y colocarlo en el espacio, para que tenga suficiente espacio para el cableado y las conexiones de montaje.
